Installer un serveur TFTP (3com par exemple)
Copy run-config tftp (suivre les instructions)
Copy tftp run-config (copie du serveur tftp vers la ram du routeur), puis copier run config vers start-config

2) Récupération du mot de passe

Configuration du registre : mise sous tension du routeur, appuyez sur les touches CTRL+PAUSE
Configreg 0x2142
Enableà #copy startconfig run-con après reset répondre no
Modifier le mot de passe : enable password
En config terminal : configreg 0x2102
Copy run-config startconfig
Exit puis reload

3) Récupération du système en mode RONMON via un serveur TFTP

Ronmon> IP_ADDRESS=192.168.22.103 (adresse de la carte fastethernet du routeur)
IP_SUBNET MASK 255.255.255.0
DEFAULT_GATWAY=192.168.22.200 0.0.0.0
TFTP_SERVER =192.168.22.104(adresse du serveur tftp)
TFTP_FILE=C2600……..bin (le fichier de l’ios que vous avez sauvegarder)
Tftpdnld (entrée)

Remarque : Il faut mettre un HUB si vous avez des problème de connexion avec le serveur TFTP (à cause des délais des swuitchs)

4) Activation des mots de passe sur telnet (vty)

Les connexions virtuelles (de 0 à 4), vous n’avez aucun contrôle sur le numéro de connexion, c’est aléatoire.

· Conf term : line vty 04

· Password ahmed

· Exit

· disconnect (met fin à la connexion telnet

· show user (pour savoir si le port telnet est actif)

· clear line 10 ferme la connexion telnet de l’utilisteur connecté

5) Activation des interfaces

Conf term
Interface fastethernet 0/1 ou serial 0/1 (0=slot0 1=n° du port)
Config-if# ip adress 172.16.32.1 255.255.0.0
Config-if # duplex {auto | full... definie le mode
No shutdown (active l’interface)
Ip name-server serveurDns1 serveurDns2 …serveurDns6 (6 max) (adresse des dns)
No ip domain-lookup (déactive la traduction des ip)
Show hosts

Remarque : show interfaces (mtu =taille max des paquets pouvant être transmit sur cette interface, bw = bandewith en kbit/s bande passante, dly =latence temps de réponse en microseconde, relay = fiabilité 255/255 à100%, load = la charge (1/255) saturation si 255/255, encapsulation = méthode d’encapsulation de couche 2, loopback = pour savoir si le bouclage est définie sur l’interface, runts = petite trame, giant = grande trame

6) Activation des protocoles de routage RIP et IGRP

Configuration dynamique

ü Le paramétrage en deux commandes router rip ou igrp puis network

Conf term : router igrp 100 (100 n° du réseau autonome = constitue de routeur pilotés par un ou plusieurs opérateurs)
Conf term : router rip 100
Config-router : network 156.188.0 (spécifie que c’est directement connecté au réseau)

Configuration statique

Je suis dans le réseau 172.16.0.0 255.255.0.0, je veux atteindre le réseau 172.17.0.0 255.255.0.0 (le routeur voisin a une carte dans le même réseau que mon routeur)

Je passe par la carte qui est dans le même réseau que mon routeur :

Route statique

· Conf term # ip route 172.17.0.0 255.255.0.0 172.16.1.2 (172.16.1.2 correspond au routeur voisin)

· Ip default-network 109 définit la route par défaut pour le réseau utilisant le routage dynamique

· Show ip protocols : valeur des métriques de k1 à k5

· Debug ip route affiche les mises à jour du routage rip (no debu all si debug implique surcharge du réseau).

III configuration des commutateurs Cisco catalyst

Il existe trois méthodes pour configurer un commutateur Cisco

· Par console

· Par une interface web http://172.16.32.1 (exemple d’adresse)

· Par CLI (commande line interface)

1) Les commandes :

· Show run

· Show spantree pour éviter le bouclage, garder un seul chemin entre deux segments.

· Show vlan-membership affiche les vlan (les vlan seront traités plus loin de ce document).

· Ip adress 172.16.1.2 255.255.0.0 attribue une adresse ip à un port (il faut être dans l’interface concerne (config-if) # interface e0 par exemple

· No adress ip (pas d’adresse ip), implique configuration usine 0.0.0.0

· Ip default-gatway 172.16.1.100 (passerelle par défaut)

· Show mac-adress-table affiche la table des adresses mac du commutateur

· Conf-if) # port secure max-count 1 : le nombre maximum d’adresse autorisé pour ce port par défaut 132, dans l’exemple 1 seule adresse mac. Les pots sécurisés restreignent l’accès d’un port à un groupe de station définit par l’administrateur.

· Config # adress violation {suspond|disable|ignore} par défaut disable, dans ce cas la port doit être réactiver manuellement.

2) Sauvegarde du fichier de configuration

· sw# copy nvram tftp://172.16.1.1/ahmed.cfg : sauvegarde la nvram vers le serveur 172.16.1.1, le nom du fichier ahmed.cfg.

· sw# copy tftp://172.16.1.1/ahmed.cfg nvram: restore le fichier ahmed.cfg vers la nvram.

IV) Extension des réseaux commuté avec les vlan

1) Définitions

Les vlan (virtuel lan) permettent de regrouper des utilisateurs dans un domaine de diffusion communétage). Les vlan peuvent regrouper plusieurs segments physiques.

Chaque port du commutateur peut être affecté à un unique vlan.

La notion des tronçons (trunk) permet à un vlan de s’étendre sur plusieurs commutateurs sur une seule connexion (indépendamment de l’emplacement), bien sur les commutateurs sont reliés entre eux par un câble croisé. Les vlan sont de couche 2 du model OSI alors ils sont indépendant des protocoles, pour que deux vlan puissent communiquer, il faut ajouter un router et un protocole de couche trois du model OSI.

Les vlan utilisent deux modes d’apprentissage :

· statique c’est l’administrateur qui configure le port qui appartiendra à un vlan

· dynamique, il faut un serveur VMPS (vlan membership policy server), un VMPS peut être un catalyst 5000 ou un serveur externe.

Le catalyst 1900 ne peut abriter une base VMPS.

2) Liaison entre commutateur (jonction)

Le marquage ISL (inter suitch link) permet aux commutateurs de se communiquer les informations sur les vlan.

ISL : est un marquage de trame utilisé par les catalyst, il a une faible latence, permet de multiplexer le trafic provenant de plusieurs vlan sur un seul chemin physique (tronçon = trunk), cette liaison nécessite un câble croisé.

Pour assurer les vlan dans toute la matrice de commutation, les vlan doivent êtres configurés sur chaque commutateur.

VTP (vlan trunking protocol) est une méthode simple pour maintenir l’homogénéité de la configuration des vlan sur l’ensemble du réseau commuté (ATM, FDDI, X25, SDH …).

VTP travail en trois mode, serveur, client ou transparent, par défaut serveur.

VTP doit être installer en mode serveur sur un seul commutateur qui permet de modifier, de créer ou supprimer un vlan. Sur tous les autres commutateurs du réseau en mode client.

3) Les commandes

Chaque fois que le serveur VTP modifie une information sur un vlan, il incrémente de 1

· # show vtp

· delete vtp (configuration usine), cette commande est obligatoire chaque fois que vous ajouter un commutateur au réseau, ou il faut configurer le nouveau switch en mode client.

· Config # vtp {serveur|client|transaprent} nom-du-domaine trap password mon-de-passe (TRAP = interception activé)

· Config # Trunk {on|off|auto…}

· Show trunk 1 (sur le port n°1)

· #conf # interface fastethernet 0/1

config-if # swuitchport mode trunk (affection du port 3 au trunk)

· Show interface trunk (affiche le pot du tronçon)

Création d’un vlan

· Config # vlan 1 name ahmed (création d’un vlan n°1 dont le nom est ahmed).

· Config#interface vlan 1 172.16.x.x 255.255.0.0 (adresse IP du switch (une seul adresse)

· Show vlan ou show vlan id 1

· Config # vlan 1 name nouveau-nom (renomme le vlan ahmed en un autre nom).

· Config # no shutdown (activation du vlan)

· Config# vlan 1

· Config#interface fasethernet 0/2

· Config –if # swuitchport access vlan 2 (associe le port n°2 au vlan 1)

· Config # no vlan 1 (supprime le vlan 1)

V Gestion du trafic IP avec les listes d’accès (ACL)

Les listes d’accès (Acess Cotrol list) permettent aux routeurs d’identifier le trafic entrant et sortant. Il existe 2 types d’ACL :

Listes d’accès Standard (standard) : vérifient juste la sources des paquets à router
Listes d’accès étendues (extended) : vérifient à la fois le trafic source et destination

Une liste d’accès peut être appliquée à plusieurs interfaces, mais, il ne peut y avoir qu’une seule par protocole, par direction et par interface. Le traitement des lignes de la liste est séquentiel (de la première ligne à dernière dans cet ordre).

Les listes d’accès ne filtrent que le trafic qui traverse le routeur, elles ne filtrent pas celui dont il est à l’origine.

1) Commandes de base des listes d’accès

· config # access-list permet l’accès aux listes globales

· config # ip access active une liste sur une interface (il faut être dans la carte concernée)

Exemple d’ACL standard:

Config # access-list 1

Config # access-list 1 deny 172.16.32.11 0.0.255.255

Config # access-list 1 permit any

Config # interface fastethernet 0/1

Config-if#ip access-list 1 out

L’exemple montre la création d’une liste de type standard (1à99)

-Interdit le trafic pour l’ordinateur 172.16.32.11

-Permet tout le reste du trafic

-Se mettre sur la carte Ethernet 1

-Lui appliquer la liste 1

Remarque importante : il faut obligatoirement un permit après deny, si non tout le trafic sera bloqué (par défaut c’est deny).

Pour appliquer l’acl à telnet

Config –line# access-class 1 IN empêche le routeur de recevoir du trafic telnet, specifier dans la liste

Config –line# access-class 1 OUT empêche les ports les port VTY d’initier des sessions telnet vers les adresses définit dans l’acl.

2) Création des listes étendues

Config # access-list n°acl (100 à199) permit|deny protcole @source masque @dest masque operateur (eq, lt, gt) established (pour tcp)

Vocabulaire : eq (equal = egal), lt(less than =inférieur à), gt (great than = supérieur à)

Exemple 1:

Config # access-list 101 deny tcp 172.16.32.11 0.0.255255 192.168.2.1 eq 21 established.

Config # access-list 101 deny tcp 172.16.32.11 0.0.255255 192.168.2.1 eq 20

Config # access-list 101 permit ip any any

Application de l’ACL à une carte

Config # interface e0

Config –if # ip access-group 101 out

L’exemple montre la création d’une ACL étendue n°101, le protocole est TCP la machine concernée est 172.16.32.11, la destination est 192.168.2 et le service FTP ports (20et 21), car FTP utilise les deux ports et quelle interface on l’applique.

3) Création des listes nommées

Pour créer une liste d’accès nommée, il suffit de mettre à la place des numéros des listes (0-99) ou (100-199) ou autres le type de la liste, soit standard (standard) ou étendue (extended)

Exemple :

Config # ip access-list extended AhmedList le protocole utilisé est IP, acl etendue, nomACL (AhmedList)

Config-std # deny tcp 172.16.4.0 0.0.0.255 172.16.3.0 0.0.0.255 eq 23

Config-std #permit ip any any

Config # interface e0 (la carte connectée dans le réseau 172.16.3.0 d’ou le out)

Config-if #ip access-group AhmedAcl out

L’exemple montre une ACL nommé qui bloque le trafic TELNET provenant du sous réseau 172.16.4.0 vers le sous réseau 172.16.3.0

L’avantage de cette méthode :

Il suffit de mettre un no devant une ligne dans l’ACL pour la modifier. Sachez que dans les listes non nommées, vous êtes obligé de supprimer toute l’ACL pour une ligne de code.

Schéma :

172.16.3.0 Routeur 172.16.4.0

E0E1

Les ordinateurs du sous réseau 172.16.4.0 font des requêtes Telnet vers le sous réseau 172.16.3.0 en passant par la carte E1, le trafic (telnet) circule dans le routeur, mais, si cela est destiné au sous réseau172.16.3.0, il sera bloqué en out de la carte E0. Vous avez envie de dire que ce n’est pas logique, pourquoi ne pas bloqué le trafic TELNET qui arrive du sous réseau 172.16.4.0 vers 172.16.3.0 sur la carte E1 en IN. Je suis d’accord mais il faut retenir que l’ACL s’applique à la carte la plus proche de la destination.

4) Surveillance des listes d’accès

Les commandes suivantes :

· #show ip interface type-interface numero-interface

#show ip fastethernet 1 (exemple de show ip)

outgoing access list is not set (en entrée il y a pas de liste

Inbound access list is 1(en entrée c’est la liste 1 qui est autorisée)

· #show access-list affiche le contenu de toutes les listes d’accès

· #show {protocle} access-list {numero_de_liste | nom_de_liste}

· #show ip access-list AhmedAcl (exemple du nom de l’acl définie plus haut dans cd document).

Résumé :

#config # access list numero_de_liste ou nom_de_liste

#config # ip access-group numero_de_liste ou nom_de_liste {in | out}

#line vty 04

#config-line# access-class numero_de_liste ou nom_de_liste {in | out}

#show ip access-list

#show ip interface {type_interface} nom_interface

VI- Projet et réalisation

Le but du projet est très simple, mise en place de deux Suitchs (catalyst 1900) en mode trunk(tronçon), crée deux VLAN 1 et 2, configuré un Routeur qui a accès sur Internet via la ligne numéris. Mettre deux clients, un dans le VLAN1 et l’autre dans le VLAN2, réalisé le routage et l’accès à Internet. Tout ce trafic va être contrôlé par une ACL nommée.

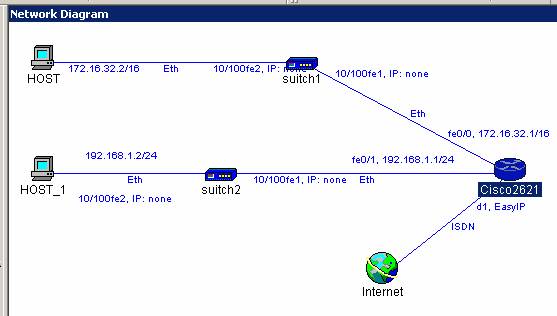

· Schéma du réseau

TRUNK

Les fichiers de configuration joint dans ce document doivent servir de référence, faites des capture des fichiers de configuration de chaque matériel (suitch ou routeur

Connecter vous au Switch ou au Routeur via la console (hyperTerminal)

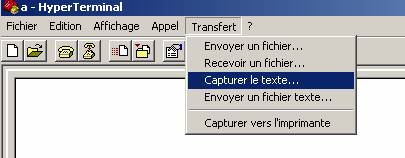

· Dans transfert/capturer le texte/démarrer

· En ligne de commande, faite #show run

· Défilez le contenu de la configuration

· Dans transfert/capturer le teste/Arrêter la capture

· Modifiez le fichier à votre convenance

· Attention le fichier doit commencer par « configure terminal »

· Recharger le fichier dans le matériel actif concerné

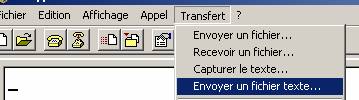

· Dans Transfert/ Envoyer un fichier texte

1-Configuration du commutateur (suitch1)

configure terminal

hostname SuitchA

enable secret 5 $1$hDlD$Q8nD5QVxzKaDWDijA3dij/

ip subnet-zero

spanning-tree extend system-id

vlan 1 name ahmed

no shutdown

! Les ports 4,5, 6 du suitch1 sont dans le vlan2

vlan 2

suitch access vlan 4

suitch access vlan 5

suitch access vlan 6

interface FastEthernet0/1

no ip address

interface FastEthernet0/2

no ip address

!Le port 3 du suitch 1 en mode trunk

interface FastEthernet0/3

switchport mode trunk

interface FastEthernet0/4

no ip address

interface FastEthernet0/5

no ip address

interface FastEthernet0/6

no ip address

interface FastEthernet0/7

no ip address

interface FastEthernet0/8

no ip address

interface FastEthernet0/9

no ip address

interface FastEthernet0/10

no ip address

interface FastEthernet0/11

no ip address

interface FastEthernet0/12

no ip address

interface Vlan1

ip address 172.16.32.1 255.255.0.0

no ip route-cache

ip http server

snmp-server engineID local 00000009020000074F162600

snmp-server community private RW

snmp-server community public RO

line con 0

stopbits 1

line vty 0 4

password class

line vty 5 15

password class

end

2- Configuration du commutateur (suitch2)

La configuration du switch 2 est la même que le switch 1, il suffit de mettre le port 3 en mode trunk et mettre les ports 4, 5, 6 dans le vlan2

3- Configuration des postes de travail

-Le poste « POST » a l’adresse IP 172.16.32.12, passerelle par défaut 172.16.32.1

-Le poste « POST_1 » a l’adresse IP 192.2168.1.2, passerelle par défaut 192.168.1.1

17.16.32.1 et 192.168.1.1 sont les deux cartes Fastethernet du routeur

http://www.networkingfiles.com/Network/configmaker.htm

4- Configuration du routeur

Attribuer l’adresses IP pour la fastethernet 0/0 (172.16.32.1)

Attribuer l’adresses IP pour la fastethernet 0/1 (192.168.1.1)

Configurer ISDN ( Config Maker )

configure terminal

version 12.1

no service single-slot-reload-enable

service timestamps debug uptime

service timestamps log uptime

service password-encryption

hostname Cisco2621

enable password 7 104D05181604

memory-size iomem 10

ip subnet-zero

no ip domain-lookup

isdn switch-type vn3

interface FastEthernet0/0

description connected to EthernetLAN

ip address 172.16.32.1 255.255.0.0

ip nat inside

duplex auto

speed auto

interface FastEthernet0/1

description connected to EthernetLAN

ip address 192.168.1.1 255.255.0.0

ip nat inside

duplex auto

speed auto

interface BRI0/0

description connected to Internet

no ip address

ip nat outside

encapsulation ppp

dialer rotary-group 1

isdn switch-type vn3

no cdp enable

interface Dialer1

description connected to Internet

ip address negotiated

ip nat outside

encapsulation ppp

no ip split-horizon

dialer in-band

dialer string 00860008484

dialer hold-queue 10

dialer-group 1

no cdp enable

ppp authentication chap pap callin

ppp chap hostname fti/2r9b6ax

ppp chap password 7 15160E0F1C2D3335

ppp pap sent-username fti/2r9b6ax password 7 0825494D111E1D06

router rip

version 2

passive-interface Dialer1

network 172.16.0.0

network 192.168.0.0

no auto-summary

ip nat inside source list 1 interface Dialer1 overload

ip classless

ip route 0.0.0.0 0.0.0.0 Dialer1

no ip http server

access-list 1 permit 172.16.0.0 0.0.255.255

access-list 1 permit 192.168.0.0 0.255.255.255

dialer-list 1 protocol ip permit

snmp-server community public RO

line con 0

exec-timeout 0 0

password 7 060506324F41

line aux 0

line vty 0 4

password 7 060506324F41

end

VII Conclusion

Le fichier ci-dessous est configuré pour une ligne ADSL.

configure terminal

version 12.2

no service pad

service timestamps debug uptime

service timestamps log uptime

service password-encryption

hostname ahmed_routeur

aaa new-model

aaa authentication login default local

aaa authorization exec default local

aaa session-id common

enable secret 5 $1$g68D$WHm4.KmulQL2DBc2Tf0Ym/

username ahmed password 7 045A070A0634411C594951

ip subnet-zero

no ip domain-lookup

ip bootp server

vpdn enable

vpdn-group pppoe

request-dialin

protocol pppoe

interface Ethernet0

ip address xx.xx.xx.xx 0.0.0.0 (masque suivant votre réseau)

ip nat inside

ip tcp adjust-mss 1452

hold-queue 100 out

interface ATM0

no ip address

no atm ilmi-keepalive

dsl operating-mode ansi-dmt

hold-queue 224 in

interface ATM0.1 point-to-point

pvc 8/35

pppoe-client dial-pool-number 1

interface Dialer1

ip address negotiated

ip access-group 100 in

ip mtu 1492

ip nat outside

encapsulation ppp

dialer pool 1

dialer-group 1

no cdp enable

ppp authentication chap pap callin

ppp chap hostname fti/xxxxxxxx

ppp chap password 7 15453F1C143D1D132A

ppp pap sent-username fti/xxxxxx password 7 115E2D1507053D3B06

ip nat inside source list 1 interface Dialer1 overload

ip classless

ip route 0.0.0.0 0.0.0.0 Dialer1

ip route 10.0.0.0 255.0.0.0 xx.xx.xx.254

ip route 172.16.0.0 255.240.0.0 xx.xx.xx.254

ip route 192.168.0.0 255.255.0.0 xx.xx.xx.254

ip http server

ip http authentication local

access-list 1 permit xx.xx.xx.0 0.0.0.255

access-list 1 deny any

access-list 100 remark ANTISPOOFING

access-list 100 deny 53 any any

access-list 100 deny 55 any any

access-list 100 deny 77 any any

access-list 100 deny pim any any

access-list 100 deny ip 127.0.0.0 0.255.255.255 any log-input

access-list 100 deny ip 10.0.0.0 0.255.255.255 any log-input

access-list 100 deny ip 172.16.0.0 0.15.255.255 any log-input

access-list 100 deny ip 192.168.0.0 0.0.255.255 any log-input

access-list 100 permit ip any any

dialer-list 1 protocol ip list 1

banner motd ^CCCCCCCCCC

########################################################################

Deconnez pas, vous êtes sur un espace privé

########################################################################

privilege exec level 1 show

line con 0

exec-timeout 0 0

stopbits 1

line vty 0 4

exec-timeout 30 0

password 7 094A5C0617111E150A02567A7B70

transport input telnet

scheduler max-task-time 5000

end
